中科院宁波材料所成功研制出三维微纳结构制造系统

发布:2013-08-30

点赞:

字号: 打印:

  纳米制造技术是实现纳米结构、器件、系统生产的基础,以微纳器件制造需求或关键技术为牵引,解决微纳米制造的设计、装备、工艺以及应用等关键技术问题,是提升纳米制造技术的关键。特别是随着三维芯片制造、三维信息存储、仿生智能材料、超材料、MEMS器件的研究深入,传统的加工工艺越来越难以满足其发展需求,研究新的三维微纳加工技术显得日趋重要。

  为了方便实现材料和器件在微纳尺寸下的三维合成,进而实现其高度集成化和多功能化,宁波材料所许高杰研究团队,与美国佐治亚理工学院俞敏峰教授紧密合作,成功研制出“直写式”三维微纳结构制备系统,实现了金属材料微米/纳米级别的单线和阵列的快速生长。目前,微/纳米线生长速度可达1.3μm/s,比典型的薄膜沉积速度快几个数量级。

  该系统是将电化学沉积与蘸笔工艺结合起来,电解液从电极出来后被直接还原固化,可以形成高深宽比(100以上)的微纳结构。采用自动控制技术,可方便地制备复杂的三维结构和阵列。与现有技术相比,该“直写式”电化学沉积技术工艺简单、易于操作,能够有效降低集成电路和微电子器件尺寸,利于在微纳器件中集成更多功能。液相“直写”技术由于能够在常温、常压下完成,既可以进行纳米图案沉积、完成纳米光刻功能;也可以进行纳米结构成型,完成纳米功能器件的制作;还可以对基本纳米材料单元进行操控,完成纳米集成,是满足生物纳米器件、仿生系统、大面积柔性光电子器件与系统等制造要求的重要手段之一。采用该技术既可以用于制备高频太赫兹天线、精密传感器,也可以实现微器件长距离、越障互联,还可以用来合成新材料单晶或多晶等。如果采用阵列式笔头,该技术可以将批量制备技术与材料的微纳尺度效应结合起来,易于批量制备。

  奇文共欣赏,疑义相与析。本团队愿同国内外相关研究团队加强交流,期待与你们的合作。该研究工作得到了中科院王宽城科研奖金项目、宁波市科技创新团队以及宁波市自然科学基金的支持。

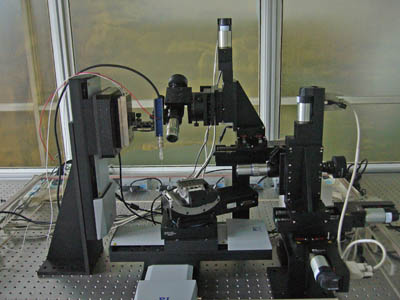

三维“书写式”微纳结构制造系统-制备台

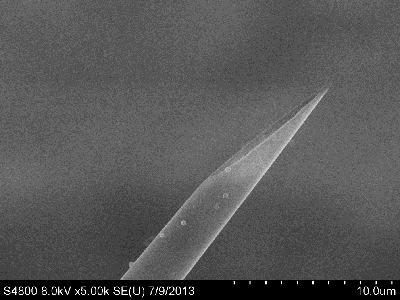

“书写式”设备的笔尖形貌

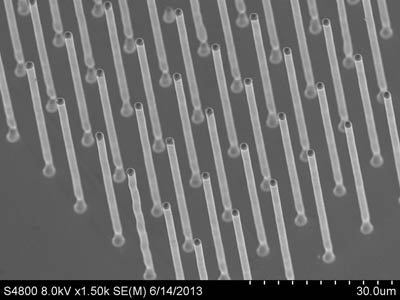

“书写式”平台制备的铜线阵列





                                             (纳米事业部)
