近日，中国科学院宁波材料技术与工程研究所先进纳米光电材料与器件团队率先研制出性能世界领先的高效稳定钙钛矿发光二极管（LED），从根本上阐明了钙钛矿材料不稳定的根源，解决了自诞生以来就一直困扰钙钛矿发光二极管的运行稳定性问题，为钙钛矿材料在发光显示领域的产业化指明了方向。相关论文于2月5日发表在国际顶级学术期刊《自然 光子学》（Nature Photonics）上。

　　钙钛矿材料是一类与天然钛酸钙矿石（主要成分为CaTiO₃）具有相同晶体结构的材料，是目前最具发展前景的光电材料之一，具有光电性能优异、制备成本低等优点。与现有的有机发光二极管（OLED）技术相比，钙钛矿发光二极管具有更窄的发光光谱和更好的色纯度，可满足下一代高清显示技术Rec.2020国际标准的要求，大大改善观众的观看体验。因此，钙钛矿被认为是下一代发光显示技术最有力的竞争者之一。然而，长期以来，尽管在钙钛矿发光二极管的效率方面取得了重大进展，但工作稳定性低的问题仍是钙钛矿发光二极管实际应用的主要障碍，尤其是目前人们对于引发钙钛矿材料不稳定性的根本来源的理解仍十分有限，这无疑阻碍了钙钛矿发光二极管性能的进一步提升和商业化进程。

　　因此，宁波材料所先进纳米光电材料与器件团队从发光显示出发，立足于钙钛矿材料不稳定性来源这一关键科学问题，对具有代表性的准二维钙钛矿材料内部的精细纳米结构进行了深入分析，最终确定了钙钛矿内部较薄的纳米片状结构（只有一到两层铅离子）正是诱导钙钛矿失稳的关键来源。这些较薄纳米片结构的形成源于快速而不可控的结晶过程，其本身结晶质量较差、缺陷较多、容易发生分解；而且，它们的分解会进一步诱导整个钙钛矿薄膜的分解，大大降低钙钛矿材料整体的稳定性，因此，有必要开发精确去除这些薄纳米片的有效方法。遗憾的是，由于薄纳米片的尺度在纳米级，且与其他结构紧密堆积，去除这些薄纳米片的难度不亚于从茫茫森林中精确去除某种特定形状的树叶，传统的宏观处理方法难以奏效。

　　为解决这一难题，团队从利用筛网可以筛分不同大小沙粒的过程中得到启发，创造性地开发出“溶剂筛”方法，实现了对不同厚度纳米片的精确筛分，有效去除薄纳米片相，大大提高了最终钙钛矿材料的稳定性和发光性能。该团队开发的“溶剂筛”是极性和非极性溶剂的组合。就像我们可以通过调节筛子上网眼的大小控制通过筛子的沙粒大小一样，研究团队利用较薄的纳米片在极性溶剂中的溶解度比其他成分高这一特点，通过精确调节极性溶剂的比例来调整筛分过程的强度，使其只溶解具有一到两层铅离子的薄纳米片，而不伤害到钙钛矿材料中的其他结构，其效果如图所示。这种方法不仅显著提高了钙钛矿材料的发光性能和稳定性，而且极大扩展了操控钙钛矿精细纳米结构的工具箱，为未来开发具有独特纳米结构和优异发光性能的钙钛矿材料铺平了道路。

　　通过“溶剂筛”方法去除掉薄纳米片后，钙钛矿材料展现出惊人的稳定性，不仅可以在湿润空气中保持发光性能超过100天，制备的钙钛矿发光二极管更是展现出在常规使用条件下（100cd/m²亮度）超过5万小时（5.7年）的运行寿命，较处理之前提升了近30倍。这一运行寿命也是目前所有绿光钙钛矿发光二极管的最高值，达到了实现商业化应用的要求。同时，钙钛矿发光二极管的外量子效率也超过了29.5%，也是目前无光提取设计的钙钛矿发光二极管效率的记录，显著提高了电转化为光的效率，简化了散热设计的需求。这项研究结果无疑为钙钛矿材料在发光显示领域的应用奠定了坚实的基础，加快了钙钛矿发光显示器件走入千家万户的进程。

　　这一研究成果以“Phase Dimensions Resolving of Efficient and Stable Perovskite Light Emitting Diodes at High Brightness”为题发布在《自然 光子学》(Nature Photonics)上，宁波材料所为第一完成单位和通讯单位，宁波材料所和宁波诺丁汉大学2020级联合培养博士生丁硕为第一作者，宁波材料所先进纳米光电材料与器件团队钱磊研究员和向超宇研究员为通讯作者。

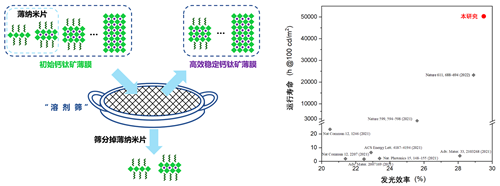

（左）“溶剂筛”方法的原理示意图；（右）“溶剂筛”方法刷新了钙钛矿发光二极管的性能纪录

　　（纳米实验室 丁硕）
